一 、項目概況
閔行行政服務中心工程風冷螺桿熱泵機組正常運行時，預計在相鄰辦公室或公寓外窗處噪聲不將達到75dB(A)。以上噪聲值超出國家所規定的相關標準，將嚴重影響相鄰辦公室或公寓樓正常辦公及生活，為提供一個安靜舒適的工作、生活環境，閔行行政服務中心特邀上海中廣通噪聲治理公司對該噪聲采取有效的控制措施。
二、 噪聲治理目標的確定
2.1達到相關國家標準
根據《社會生活環境噪聲排放標準》GB22337—2008中第4點(聲環境功能區分類)及第5點(環境噪聲限值)。行政服務中心相鄰辦公室或公寓窗外的聲環境參考2類區標準執行，即晝間60dB(A)，夜間50dB(A);
三、行政服務中心噪聲源分析
中行政服務中心大廈主要噪聲源為螺桿式風冷熱泵機組噪聲及兩臺配套水泵噪聲。
3.1 螺桿式風冷熱泵機組噪聲
螺桿式風冷熱泵機組噪聲主要為排風風機噪聲和壓縮機噪聲(相同型號機組噪聲值)。
3.2.1水泵機組噪聲
水泵工作時，連續出現動力壓強脈沖，從而激發泵體和管路系統的閥門、管道等部件振動，由此而輻射噪聲。
3.2.2 泵的機械噪聲
由于泵體內傳遞壓力的不平衡運動，形成部件間的沖撞力和磨擦力，從而引起結構振動而發聲。
3.2.3 閥門的噪聲
帶有節流或限壓作用的閥門，是液體傳輸管道中影響大的噪聲源，而且這種噪聲順流向下可沿管道傳播很遠，且這種無規則的噪聲頻譜呈寬帶，它能激發閥門或管道中可動部件的固有振動，并通過這些部件作用于其它相鄰部件傳至管道表面，由此產生的噪聲類似金屬相撞產生的有調聲音。
3.2.4 管路的噪聲
液壓系統的泵件噪聲和閥門噪聲主要沿管體傳播，并透過管道壁面輻射出去。
四、行政服務中心噪聲治理措施
針對行政服務中心的熱泵及水泵機組低頻噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況制定如下治理措施：為確保噪聲治理措施達到設計目標。
1. 針對熱泵機組排風口安裝低頻消聲筒，以有效控制該部分噪聲對主樓影響，該消聲器有效消聲頻率63HZ—4000HZ，設計消聲量30dB(A)消聲器安裝及尺寸見附圖。

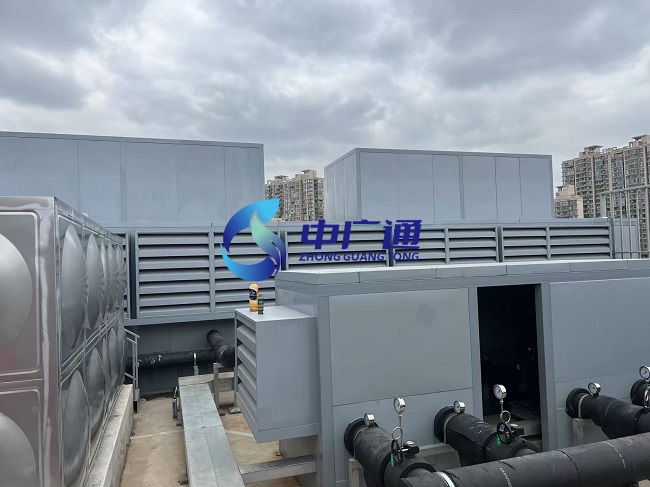

2. 針對螺桿式風冷熱泵機組下部空壓機噪聲結合現場實際情況，對螺桿式風冷熱泵機組四周設置雙層吸隔聲屏障，屏障外型尺寸為13800×10000mm，設計吸隔聲量25dB(A)，并在隔音屏障上安裝兩扇檢修隔聲門，便于工作人員對設備的維護;
3. 對兩臺水泵機組安裝隔聲罩，隔聲罩尺寸為2200×2200×1600mm，并在水泵隔聲罩上安裝散熱消聲器，水泵隔聲罩設計隔聲量30dB(A)。
五、風冷熱泵機組降噪效果
通過上述方案，將行政服務中心屋面風冷熱泵機組噪聲控制到晝間低于60分貝，夜間低于50分貝，滿足預期的一類環境噪聲標準。
